线束焊接机焊接线束拉力标准与撕裂标准

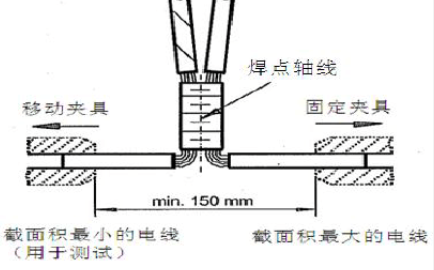

无锡恒声特超声波焊接设备有限公司作为一家拥有自主产权生产与销售一体的公司，我司从事超声波线束焊接设备的研发、生产、销售有10来年的时间，结合客户的要求，以及拉力扯试，分项不同截面积线束，在根据汽车线束的要求，总结出超声波焊接直拉力与撕裂力的基本要求，希望能够给线束生产加工厂家参考。撕裂力图展示

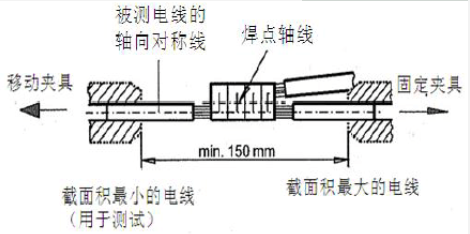

直拉力图展示
DIN线束直拉力/撕裂力标准DIN
| 线束截面积（mm2） | 0.35 | 0.50 | 0.60 | 0.75 | 0.80 | 1 | 1.4 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 7 | 10 |
| 直拉力（N） | 60 | 80 | 85 | 120 | 125 | 160 | 180 | 200 | 245 | 25 | 343 | 350 | 392 | 500 | 550 | 800 |
| 撕裂力（N） | 12 | 15 | 20 | 24 | 27 | 35 | 40 | 45 | 60 | 70 | 80 | 100 | 115 | 130 | 140 | 165 |
SAE线束直拉力/撕裂力标准
| 线束截面积（mm2） | 0.13 | 0.22 | 0.35退火 | 0.35硬线 | 0.5 | 0.75 | 0.8 | 1 | 1.25 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 |
| 直拉力（N） | 50 | 35 | 55 | 70 | 80 | 115 | 120 | 170 | 195 | 225 | 275 | 312 | 350 | 375 | 400 | 435 | 500 | 600 |
| 撕裂力（N） | 3 | 5 | 12 | 12 | 15 | 21 | 23 | 35 | 37 | 40 | 45 | 57 | 70 | 85 | 100 | 110 | 130 | 165 |
JIS线束直拉力/撕裂力标准
| 线束截面积（mm2） | 0.3 | 0.5 | 0.75 | 0.85 | 1.3 | 1.3 | 2 | 3 | 5 | 8 | 10 |
| 直拉力（N） | 60 | 80 | 120 | 135 | 200 | 210 | 275 | 350 | 400 | 500 | 600 |
| 撕裂力（N） | 12 | 15 | 24 | 30 | 38 | 40 | 45 | 70 | 100 | 130 | 165 |
一些加工厂家，超声波焊接线束不单单有撕裂力与直拉力的要求，还有镜像的要求，我们这里可以直接为朋友们做拉力与撕裂力测试，要求高的朋友们，可以寄样过来，我们给您做样，您来做测试。
