超声波在线束行业应用

超声波在线束行业应用

超声波在线束行业的核心角色是金属固相焊接 + 焊后无损检测，其中汽车/新能源高压线束占全球需求的 65% 以上，单台新能源车高压侧焊点可达数百至上千个。

一、工艺原理（金属超声波焊接）

发生器把工频电转成 20–40 kHz 高频电 → 压电换能器转机械振动 → 变幅杆放大（振幅约 10–60 μm）→ 焊头在静压力下让铜/铝线表面高频摩擦，破碎氧化膜、局部塑性变形、原子扩散，形成固态冶金结合，不熔化、不用焊锡助焊剂。

二、线束场景中的三大应用

1. 线–线焊接（多股绞合导线互连）

用于 ECU 线束分支、传感器线、电池模组采样线合并

接头电阻可达 0.05–0.15 mΩ（汽车级要求 ≤0.3 mΩ），0.5 mm² 铜线拉力 >50 N（ISO 14572 要求 30 N）

比锡焊省时约 30%，无铅污染，能耗约为电阻焊 1/3

2. 线–端子 / 线–铜排（替代部分冷压接）

蓄电池线、接地线、电机电驱单元、充电枪（液冷超充）、储能连接

去掉压接翼，端子结构简化、模具成本下降；截面密实无空洞，温升低于压接端子

新能源电池极耳（0.1 mm 铜箔）、高压铝线束端子主流工艺

3. 焊后在线检测（弥补破坏性抽检）

传统拉力/金相抽检只能覆盖万分之一，无法防“外观正常、界面脆断”的虚焊

过程监控：采焊接功率曲线、振幅衰减、频率偏移等数十维特征，AI 判别能量指纹，苏州某厂铝线束产线不良率压到 42 ppm

焊后探伤：5–10 MHz 单直探头/相控阵扫端子侧，提取界面回波时间尺度特征或深度学习分类，OK/NG 识别率可达 90%+，非破坏全检

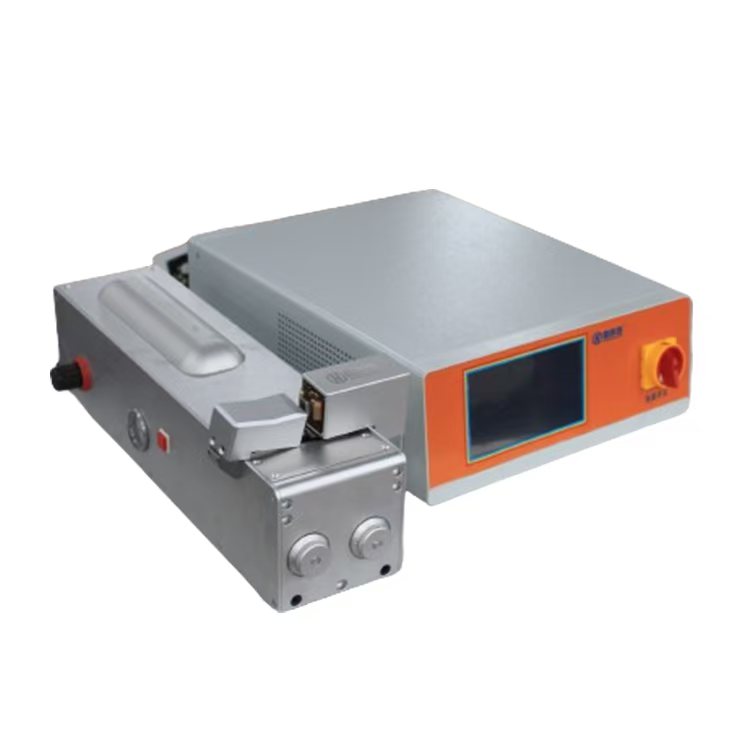

注：超声波在线束里不是用来裁切——裁切只是少数自动化一体机的附属功能（送线→剥皮→压方→焊→测），主线束厂说的“超声波线束机”通常指焊接主机。
